SD ATC高壓水射流除鱗系統PLC軟件設計方案
時間：2013-07-20 13:40:35作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
SD ATC高壓水射流除鱗系統是由西門子公司的S7-300系列PLC來控制，變頻器采用西門子公司的變頻器，每個變頻器可實現4檔(級)頻率控制，最終由變頻器上的9號端子和8號端子實現控制。詳細控制方案請參照《SD ATC高壓水射流除鱗系統壓力控制方案》。
具體的控制方案就是根據檢測到的系統除鱗壓力值，通過PLC來實現對變頻器端子8、9 的控制。當然，具體變頻器每一檔的頻率為多少，要根據具體系統調試來確定。

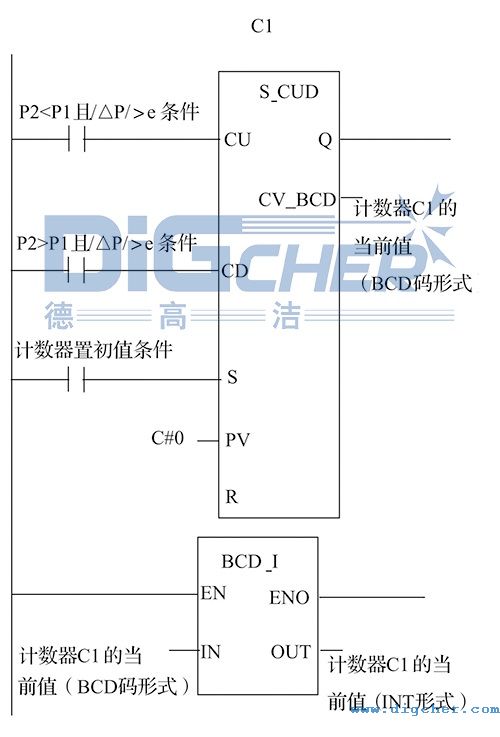

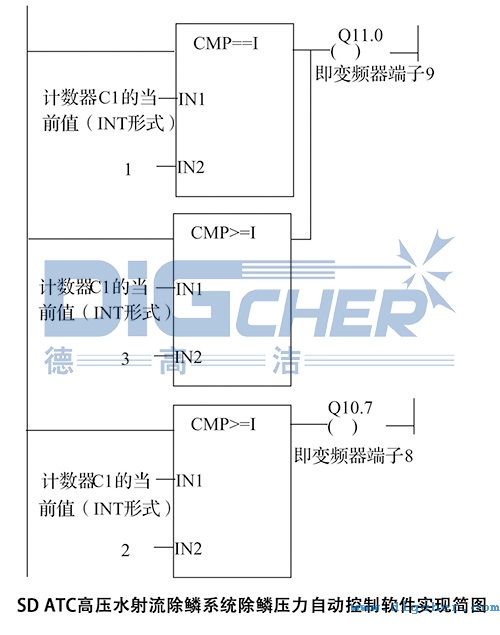

SD ATC高壓水射流除鱗系統PLC軟件設計方案如下圖所示：
上圖軟件是根據西門子PLC編程軟件STEP7的結構來設計的。其中C1為西門子PLC編程軟件STEP7的加減計數器，加減計數器C1塊中CU端為加計數端，當其前面的條件符合時接通，在其上升沿計數器C1加1；而加減計數器C1塊中CD端為減計數端，當其前面的條件符合時接通，在其上升沿計數器C1減1。隨后根據C1的當前值來控制變頻器的端子8、9的狀態，最終實現SD ATC高壓水射流除鱗系統除鱗壓力的調節。
經使用單位證明，該系統技術方案經過現場的調試之后設備運行穩定，取得了良好的效果。
具體的控制方案就是根據檢測到的系統除鱗壓力值，通過PLC來實現對變頻器端子8、9 的控制。當然，具體變頻器每一檔的頻率為多少，要根據具體系統調試來確定。
SD ATC高壓水射流除鱗系統PLC軟件設計方案如下圖所示：
上圖軟件是根據西門子PLC編程軟件STEP7的結構來設計的。其中C1為西門子PLC編程軟件STEP7的加減計數器，加減計數器C1塊中CU端為加計數端，當其前面的條件符合時接通，在其上升沿計數器C1加1；而加減計數器C1塊中CD端為減計數端，當其前面的條件符合時接通，在其上升沿計數器C1減1。隨后根據C1的當前值來控制變頻器的端子8、9的狀態，最終實現SD ATC高壓水射流除鱗系統除鱗壓力的調節。
經使用單位證明，該系統技術方案經過現場的調試之后設備運行穩定，取得了良好的效果。
